Tippek:
Valós (veszteséges) rezgőkör jósági tényező - sávszélesség számítás, valamint rezgőkör ellenállása rezonancián soros-párhuzamos kapcsolás esetén.

Wien-híd és kettős T-híd számolása.
Wien-híd esetén adott értékű potméter vagy forgókondi esetén a frekvencia-átfogás.

Rezgőkör esetén a forgókondiból számolható frekvencia-átfogás.

Kevésbé hasznos gyakorlati szempontból, de tanuláshoz vagy nagyfrekvenciás kapcsolásoknál jól jöhet: fizika méretekből kapacitás és induktivitás számítás. Induktivitás esetén a huzal Ohm-os ellenállásának számolása, ami felhasználható a rezgőkör veszteségi-ellenállásaként (L.: első tippem). (Valamikor régen oktattam elektronikát, azon belül a rezgőköröket is. Gyakorlati számoláshoz volt egy pár cm²-es, kétoldalas nyáklemezre forrasztott 3 menetes tekercs - ki kellett számolniuk a rezonancia-frekvenciát.)

Ha mélyebben bele akarsz menni, akkor műveleti erősítő alapkapcsolások számolása (de ilyen elég sok van...).


Csatolt kép: párhzamos -> párhuzamos

Gratulálok, jó, szép.
Ha a speciális karaktereket ki lehet másolni a vágólapra, akkor az aktuális számolást is ki lehetne. Hogy könnyebb legyen fórumba, levélbe illeszteni.
Példa:
■
https://skori.hu/tablazat/
C = 100 nF
L = 60 μH
►
f = 64,97 kHz
X_L = X_C = 24,49 Ω
■

Szép munka, kár, hogy ezeket nem lehet kapni kit-ben!
Az enyémet is rendbe kellene tenni (a tuner OK, az erősítő és a deck problémás).

Pókember lámpa

Neten találtam.
Fogalmam sincs ki építette, de elég kreatív ahhoz, hogy itt helyet kapjon.

JBC forrasztó állomás

Elkészült a második JBC állomásom.
Ez már tud belső tápról és külső tápról is működni egy XT60-as csatin keresztül.

Igényes, szép munka!

Bekapcsolva hogy mutat?

FPGA panel

FPGA panel spartan 6 xc6slx150 -el ,BGA 676 tokozás




FPGA

Labortáp

Sziasztok!

Szeretném megmutatni az elkészült tápegységemet.
Készen lettem egy hosszú projektel. A dobozt úgy 10 éve csinálhattam ha nem csal az emlékezetem. A régi panelek kikerültek belőle.
Helyette most Alkoto féle 3A 30V panelek kerültek bele.
Tudom hogy nem tökéletes és vannak hibái,viszont unaloműzésnek jó volt, és szépen teszi a dolgát.
Az potméterekre még majd felkerülnek a gombok, illetve méretre vágom őket.


Köszönöm a rengeteg segítséget reloop-nak. Sokat segített az élesztésnél.

Plusz fotók még.

VFD óra hőmérővel , éjszakai kijelzőkioltással

IV 18 as csővel Óra és hőmérő egyben , páratartalmat is tudna mérni a szenzor de azt nem igényelte a "megrendelő" 5*5cm es nyák és 16F876 os pic .

Még képek az óráról.

szó óra, betű óra

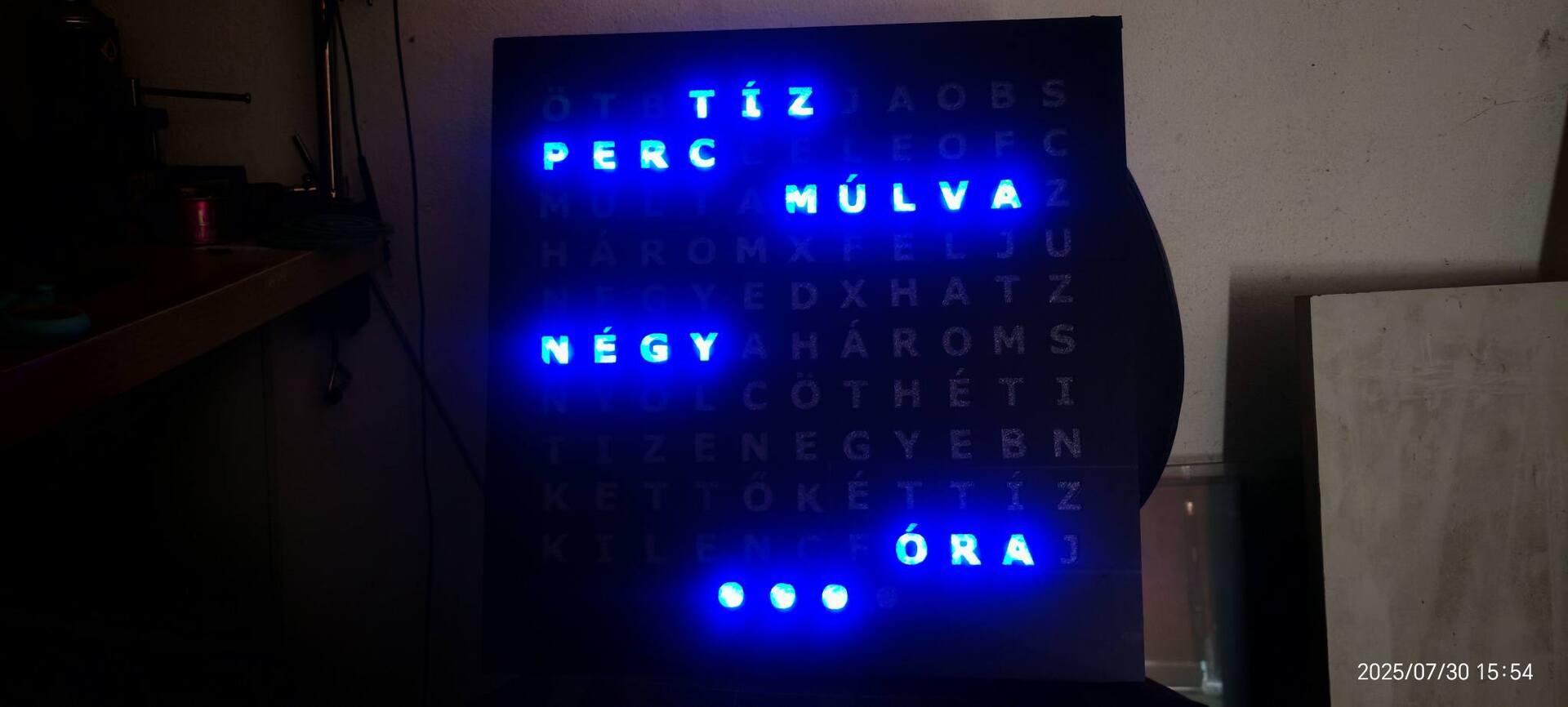

Nehezen, hosszú idő kihagyás után, elkészült a betű órám. Arduino alapon fut. Címezhető LED-el. Az előlapot lézerrel vágtam. Eleinte kérdésekkel a fejemben indultam, mert lassan 5 éve hogy nem volt komolyabb projektem elektronika terén. Illetve a gyerekek mellett csak az esti órákákban volt időm foglalkozni vele. Végül elkészült.

Mi más úton indultunk A "betű órával"

Hasonló kijelzővel én is játszottam, csak a kutyaugatásra nem emlékszem, hogy jött volna belőle... Most nézem, hogy már több mint tíz éve volt, 2013-ban. Brrr.

Érdekes, mennyire más hatású, hogy ebben szimmetrikusak a plusz szegmensek, vagy hogy pl. az "A" betű más formájú.

A kutyaugatás az udvarról jött , a karaktereket meg Tibi Barátom rajzolta ....

Aha, az enyém karakteres kijelző, legalábbis nem emlékszem, hogy szegmensenként próbálkoztam volna vele, és ez biztosan a saját karakterkészlete.

Ez csak szóló kijelző "karekter tervező" is készült hozzá , ennek nincs beépített meghajtója a karakterek egyedileg tömbből vannak kezelve . Van RS232 bemenetű pénztárgép kijelzős projektünk is ott a "gyári" karaktereket használtuk .Bővebben: Link

Ez a pénztárgép kijelzős projekt publikus valahol? Nekem is van pár ilyen, az LCD -s változatról leszedtem a soros kommunikációs panelt, úgy használtam fel, de van VFD -s is, azokat nem tudom, hogyan kellene meghajtani.

Sajnos nem publikus egyik projektünk sem .

Itt volt róla szó, ha minden igaz (oldal közepe) - nekem is ez a doksi van meg: https://www.hobbielektronika.hu/forum/topic_post_732886.html

Köszönöm a doksit, ezzel el lehet indulni, már csak az a kérdésem, a kivezérlésjelző is így van hajtva, elég gyors hozzá?

Iv18 ,óra

Elkészült az IV18-AS óra. Ma be is dobozoltam.

Ez nem tömegcikk

Már készül két testvére , de a design mindkettőnél más lesz ...

Nem 2 hanem 5.

Miért, te érted egyáltalán azt a mondatot? : -)

Tudom, ez nem az a topik, de ősidők óta lehet kapni ezeket az olcsó PIR szenzorokat: https://www.hestore.hu/prod_10035533.html Igénytelen és 50 μA-t fogyaszt. Simán megvalósítható vele, hogy pl. csak akkor kapcsoljon be egy kijelző, ha mozgás van az óra környékén, esetleg visszakapcsoljon az alapállapotára (időkijelzés) meg ilyenek. Intelligensebb lehet velük egy eszköz.
