Nem volt érthető a fogalmazásom. Dutra traktor 2000 max fordulat 180mm szíjtárcsa meghajtás a generátor felé 60mm szíjtárcsa a generáror fordulata 6000 a frekvencia 600Hz .
1000f/min 100Hz gyári adat de mértem is.
22nF-ot raktam bele és a potméterrel +- állítható "hitelesítés". Nem lesz olyan mint az eredeti (abban dinamó segédtekercse közvetlen hajtotta meg a mutatós műszert ).

1000f/min fordulaton 100Hz,a generátort fordulat mérővel és frekvencia mérővel ellenőriztem . Ez egy +LINE Opel típusú, 135.543.090.080 cikkszámú autós generátor. Frekvencia generátorral próbálom a kapcsolást . Megnézem az ajánlott cserével .

Üdv!
Köszönöm a munkádat. Most jutottam oda , hogy próba beépítés lesz , 600Hz-re kérnék alkatrész módosítást. Alapból a generátor 1000f/min fordulatnál 100Hz a meghajtó szíjtárcsa kb 180mm a generátor 60mm így 6-6500 at fog fordulni

Akkutöltés (nem tudom mekkora max áramot bír az elektronika). Vákum kapcsoló kicserélése nyomógombra és az izzószál helyére ledet rakva akkus lámpa P-Fet 2-3A a kapcsoló .A kijelző vezérlése különleges számomra (két veztékre feszültségetadtam világít egy szegmens ugyanarra fordított polaritással világít egy mási szegmens). Felhasználása más célra nem hiszem, hogy megérné a fáradtságot programot írni pic-re vagy atmegára csak a kijelző vezérlése miatt de embere válogatja.

A kapcsolási rajz "valahol" a neten volt de már nem tudom előkeresni . Módosítottam rajta teljesen laikusként és ez lett belőle.

Ujra hasznosított elektromos cigaretta doboz

Üdvözletem!
Régóta "tervezem" és most lett "kész". PIC16F628A 5 digites fordulat mérő max 65000f/min. Állítható impulzusszám/fordulattal.
https://youtu.be/U-5THhe3xSM
https://youtu.be/yrIlLOEh0bs

Bocsi nem néztem végig, 5 órája ülök a gép előtt mire megszületett a megoldás és elfáradtam .
Elteszem a linket és előbb megnézem labortápról , hogy működik-e a vezérlő IC és ha igen akkor megrendelem .

Köszönöm de ez nem az ami nekem kel.

Megtaláltam az oda való alkatrészt "ME2108C33M5G" SOT-23-5 csak éppen jelenleg beszerezhetetlen elfogadható áron .

A C3 az elem felőli oldalon van betáp stabilizálás a C2 a kimenet stabilizálás VCC-t

Nem értettem, hogyan kapnak áramot a led-ek így tovább kutattam. A 2-es láb a kimenet ( vastag festék+ rossz szem) nem láttam jól.
1 - EN
2 - VCC.
3 - NC
4 - GND (B-)
5 - SW -> L1 -> B+

Az U1 bekötése ahogy én látom.
1 láb U2 12-re (talán engedélyező )
2 láb C2-vel a 4-re
3 NC
4 láb B- (elem negatív)
5 láb B+ ( L1 és elem pozitív)
Egy másik vezérlőn ugyanilyen kapcsolásban C33N felirattal van az U1de eddig nem találtam a neten.

Keresztlézer

Üdv!
Egy fényképet kérnék a Parkside PKLL 10 B3 keresztlézer vezérlő panelről. Ha volna valakinek és hajlandó lenne szétszedni miattam ,előre is köszönöm. A C2 és az U1 alkatrészek beazonosítása miatt kelene.

Üdv!
Innen is letöltheted:Bővebben: Link
Ez is érdekelhet:
Bővebben: Link

Itt is az a probléma, hogy a lézersugár elvesz a vezetősávból és mintahogy én csináltam át kel szerkleszteni a nyákot megnövelve a forrszemek és vezetősávok méretét a maximumig. Így már macerásabb mint a vasalós módszer. Eagléből PDF abból képet készítek( a PDF közvetlen nem jó a lightburnnak) azt megnyitom lightburban. A képet kontúrozom és kiszedem a híbákat aztán méretre állítom és mehet a "gyártás" Hosszadalmas de az eredmény elfogadható. Vékony öntapadós fóliával jobb lenne ( kevesebb a beolvadás és ha véknyabb a ragasztó réteg utólag nem kel kimosni alkohollal maratás előtt) de ez volt itthon.

Lézer gravírozóval készült pcb

Üdv!
Próba nyák "gyors" készítés lézergravírozóval ( nincs fényes műnyomó papirom) . Mattfekete öntapadós tapétát használtam. Messze van a tökéletestől de kisérlethez megteszi.

Dutra üzemóra és fordulat mérő. 20 V - 25mA. Ennyi a feszültség és áram érték az analóg "mutatós" mérőn végkitéréskor

Üdv!
Ez így nagyon szép de nekem konkrét kapcsolás kel mert fejből nem tudom megoldani . LM 331 jó lenne egy step-up konverterrel de nem tudom , hogy a kimenete terhelhető-e 25mA-el
Egy jeladós generátor "frekvenciáját" kel feldolgozni és nem a generátor frekvenciáját . A generátor típusa még felderítésre vár. A lényeg az alapműszert eredetileg dinamó "vezérelte" fordulattal arányos feszültséggel, ezt kelene megoldani az adott generátorral.

Motor fordulat kijelzés

Üdvözletem!
Adott egy munkagép analóg fordulat és üzemóra mérő. Generátor adja a "frekvenciát" amiből 20V 25mA végkitérésü műszert kelene meghajtani . 12-14.4V (akku) 555 kapcsolással találtam frekvencia feszültség átalakítót de az ic-nek sok a 20V. Step-up converter bitosan kel.
Milyen megoldást ajánlottok?
Köszönöm.

Itt van a magyarázat a dióda hídra és , hogy mire is való ez az áramkör.Bővebben: Link

Üdv!
Köszönöm.
Ez lesz az de elengedem a javítást. Van a kapcsolásban egy S4165M PWM vezérlő és nem tudom az okozhatta-e a hibát , esetleg az is sérült.

Adatlap szerint vészvilágításhoz való.

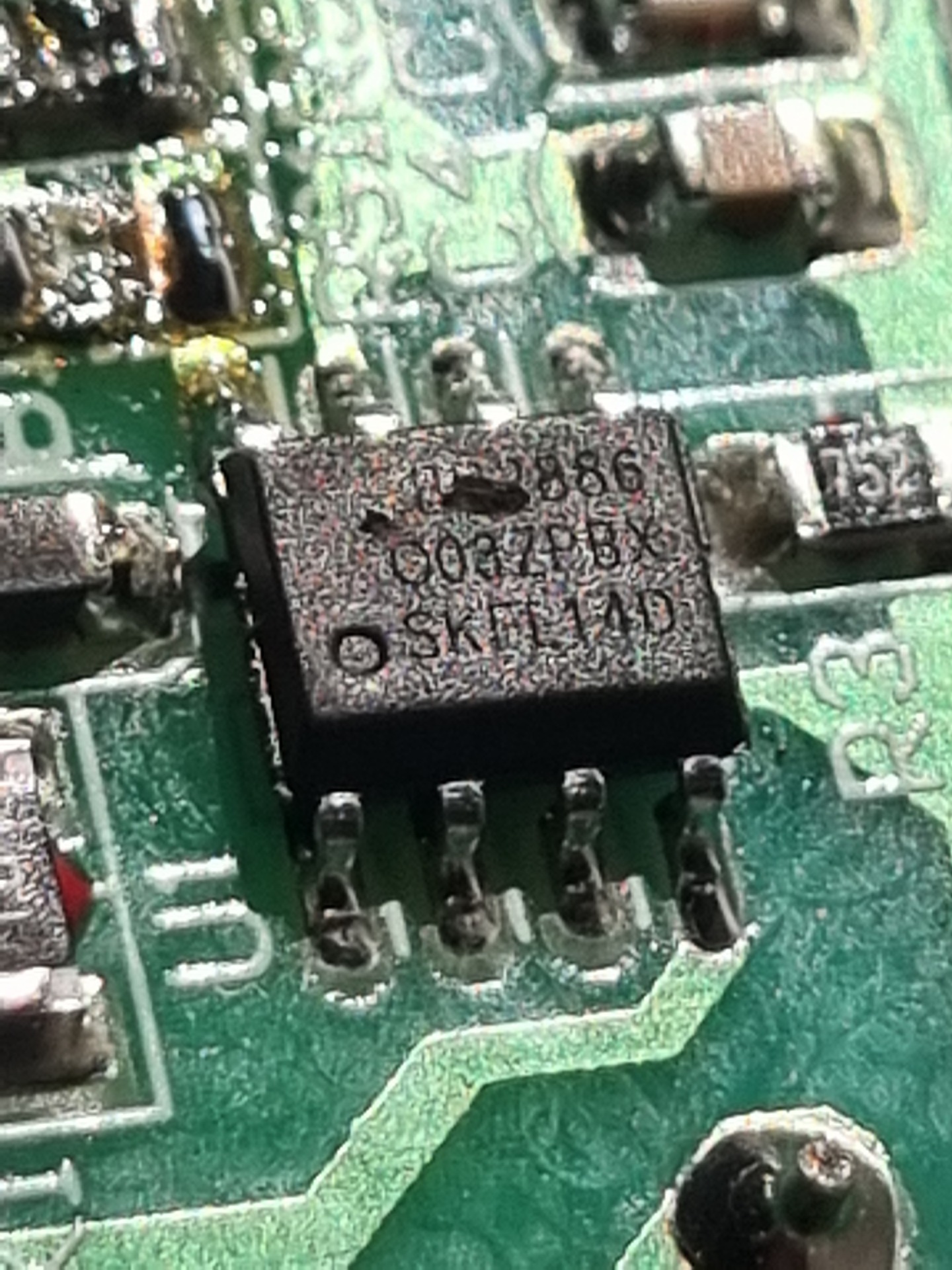

A harmadik képen egy 230V-os led lámpa meghajtója van a hibás IC-t kellene beazonosítani. (valamiért lemaradt a szöveg a módosításkor)
Köszönöm.

Parkside lámpa

Üdvözletem!
Milyen alkatrész lehetett a Q1. Parkside lámpa vezérlő paneljén eldurrant ( szerintem egy kóbor csavar lehetett a ludas ,szabadon zörgött a tokban és egy borulás után lett a hiba). Javításra került hozzám. Pozitívot kapcsol így PNP tranzisztor vagy P mosfet lehetet szerintem . A tápja 18.5V 1.5A -erről üzemelt (akkuja már bizonytalan). A Hestoban találtam P mosfetet 2-3A-re is de PNP tranzisztor csk 1 van SS8550-H 1.5A "terhelhetőségű".
Melyiket látjátok oda valónak?
Köszönöm.

Készítettem egy szimulációt a képek alapján.
Bővebben: Link

Tudsz mérni áramot ? Mennyit vesz fel a műszer ha "bekapcsolod"? Esetleg melegszik-e valamelyik alkatrész? A jelölt területről készítenél "éles" képet mindkét oldalról. Megpróbálom megfejteni a bekapcsoló rész kapcsolását.

A Q3 emitert kollektorral zárd rövidre , ha bekapcsol a környezetében lévő alkatrészeket ellenőrizd. A csipogó alatt.

Csináltam egy próbát, a beállításokkal még lehet "szépíteni" de a tok anyaga változhat és kelene próbát is gravírozni a hátsó oldalra. Szerintem használható de......

Alkatrész képpel egyszerűbb lenne mert követhető lenne a forrpont ki kihez tartozik és 1.27 vagy akár a 2.54 raszterrel is szebb lenne mint így a "finom" raszterrel próbáltam a képre tenni a forrpontokat .

Forrpontok ha innen tudod folytatni. A méret hiba a látásom okán lehet.
